| I. Scopul echipamentelor și standardele de conformitate | ||
| Echipamentul îndeplinește cerințele | Respectă standardul GB/T 30435-2013 pentru cuptoarele electrice de uscare cu aer cald, standardul de siguranță de fabricație GB 5959.4-92 și standardul GB/T 20033-2011 pentru cuptoarele cu circulație a aerului cald. | |
| 2. Aplicarea produsului | Potrivit pentru efectuarea de rezistență la căldură, rezistență la umiditate, rezistență la uscăciune, testare de adaptabilitate la temperaturi înalte și joase, întreținere la temperatură scăzută la temperatură constantă și depozitare pentru produse electronice și electrice, tratamente de suprafață, instrumente și instrumente, materiale plastice, metalurgie și aplicații similare. Adecvat în special pentru testarea adaptării la temperaturi înalte și joase a produselor, inclusiv fibre optice, cristale, inductori de precizie, componente tratate cu suprafață, PCB-uri și LCD-uri; servește, de asemenea, ca un aparat de testare a fiabilității pentru inginerie de control al calității. Se aplică suplimentar birourilor de supraveghere a calității, instituțiilor de cercetare și instituțiilor de învățământ superior pentru a evalua performanța și calitatea produselor. | |
| 3. Produse strict interzise | Următoarele articole sunt strict interzise pentru testare: substanțe inflamabile și explozive, materiale foarte corozive și articole care emit radiații puternice. | |
| II. Specificațiile echipamentelor | ||

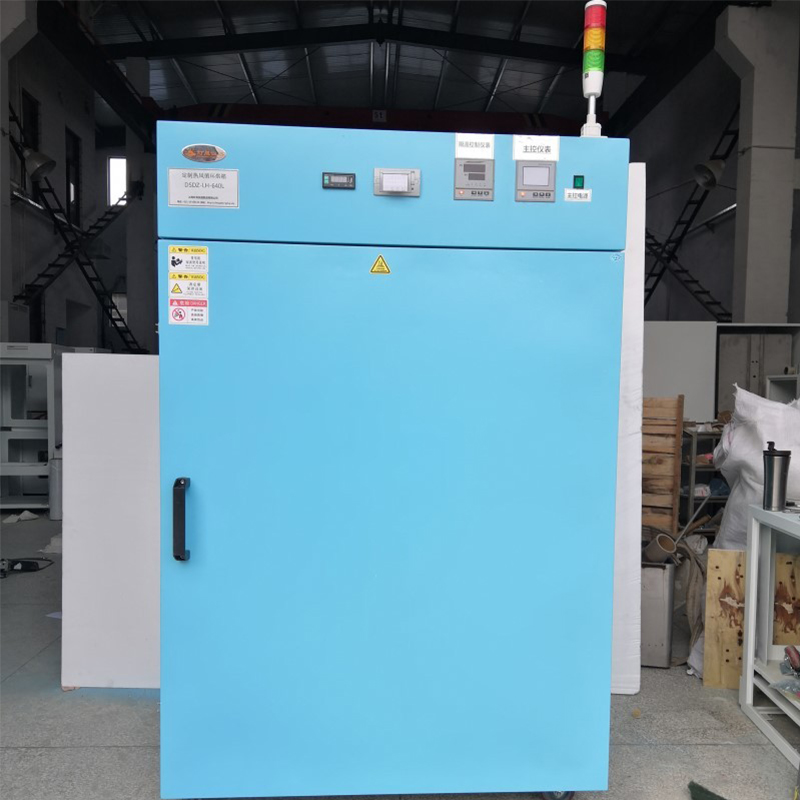

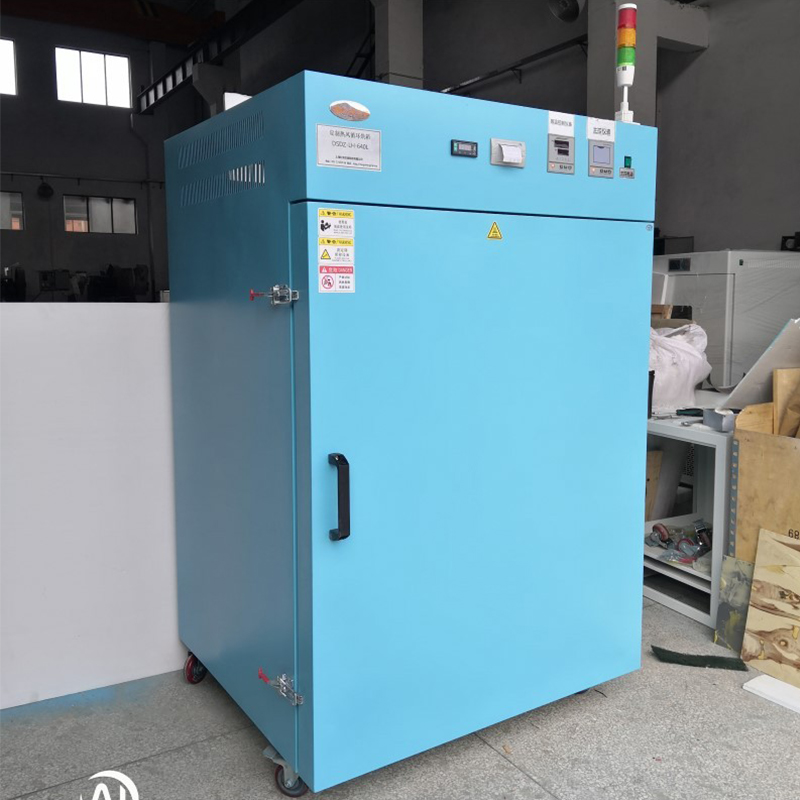

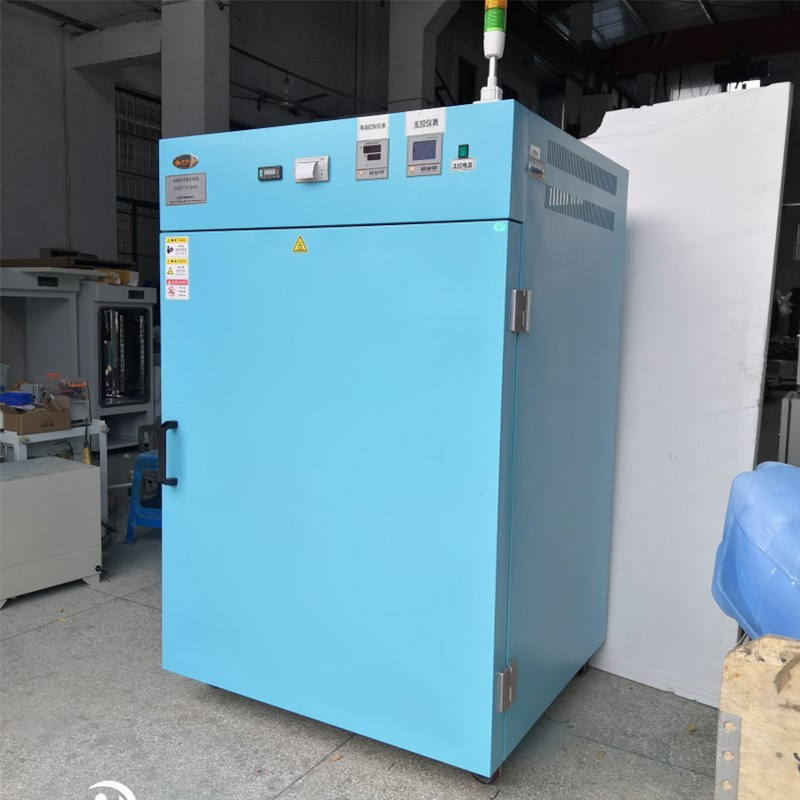

| 1. Numele echipamentului | Cuptor personalizat de înaltă temperatură cu circulație a aerului cald | |
| 1. Model de echipament | DS-LH135 | |
| 2. Specificații tehnice cheie | ||
| Cuptor personalizat cu circulație a aerului cald | ||
| 2.1 Dimensiunile camerei interioare | 800 × 800 × 1000 mm (lățime × adâncime × înălțime) | |
| 2.2 Dimensiuni exterioare | 1000 × 1050 × 1690 mm | |
| 2.3 Interval de temperatură | RT 50 până la 600 °C | |
| 2.4 Temperatura de funcționare pe termen lung | <550 | |
| 2.5 Fluctuația temperaturii | ±1 °C | |
| 2.6 Uniformitatea temperaturii | ±2,5% din citire | |
| 2.7 Rata de încălzire | Temperatura camerei până la 550 °C <85 min | |
| 2.8 Rezoluția temperaturii | 1 °C | |
| 2.9 Uniformitatea temperaturii | 200°C: ±2°C, 300°C: ±3°C, 400°C: ±5°C, 500°C: ±6°C | |
| 2.9 Valoare nominală de alimentare (aprox.) | 220V/50Hz | |
| 2.10 Consumul total de energie | Aproximativ 4 kW | |
| 2.11 Suport probă | Trei plăci de plasă din oțel inoxidabil perforate cu margine pliată (cu lamă dublă). | |
| 3. Performanța structurală a echipamentelor | ||
| 3.1 Materiale structurale ale incintei | Structura | Interiorul are un cadru unghiular din oțel pentru armare structurală. Straturile de la exterior la interior sunt: carcasă dulap – vată de rocă izolatoare – cadru – conductă de aer – cameră interioară – suport pentru mostre. Sistemul de control este găzduit într-o cutie de control extern montată pe partea dreaptă a unității. Motorul ventilatorului este instalat deasupra echipamentului, antrenând ventilatorul de circulație prin intermediul unei curele trapezoidale. |
| Material carcasă exterioară | Carcasa exterioară folosește o placă de oțel laminată la rece cu acoperire cu pulbere electrostatică. | |
| Material de căptușeală interioară | Construit din placă de oțel inoxidabil premium SUS321. | |
| Încuietoarea ușii | Dispune de o încuietoare a ușii cu zăvor dublu pentru o utilizare ușoară. | |
| Strat izolator | 5052 lână ignifugă izolatoare din oxid de aluminiu. | |
| Picioare de sprijin | Picioare din nailon. | |
| Ușă | Configurație cu o singură ușă, fără fereastră de vizualizare, cu un mecanism de blocare rapidă pentru funcționare ergonomică. Etanșarea tocului ușii utilizează garnituri din cauciuc siliconic, special formulate, rezistente la temperaturi înalte/joase, pentru o integritate sporită a etanșării. | |
| 3.2 Sistemul de distribuție și circulație a aerului | ventilator | Folosind ventilatoare de marcă rezistente la temperaturi înalte combinate cu ventilatoare de circulație din aliaj de aluminiu rezistente la temperaturi înalte pentru a obține circulația de difuzie convectivă forțată. |
| ventilator drive | Curea de transmisie triunghiulara. | |
| Circulația prin conductă | Circulația în conductă folosește o admisie superioară cu design de aer de retur de evacuare stânga și dreapta. Instalarea deflectoarelor în canal asigură că presiunea și viteza aerului respectă standardele de testare, permițând în același timp stabilizarea rapidă a temperaturii la deschiderea și închiderea ușii. | |
| Portul de testare | Niciuna. | |
| 3.3 Sistem de încălzire | ① | Sistemul de încălzire utilizează o metodă de încălzire cu circulație a aerului cald, asigurând o distribuție uniformă a temperaturii cu un control precis și fiabil al temperaturii. |
| ② | Atât controlul temperaturii, cât și puterea de ieșire sunt calculate de un microcomputer, care ajustează automat puterea de încălzire în funcție de nivelurile de sarcină internă. Acest lucru realizează o precizie ridicată și eficiență energetică, rezultând o mai mare durabilitate a mediului și economii de energie. | |
| ③ | Componente primare ale sistemului: tuburi de încălzire, relee cu stare solidă etc. | |
| 4 Sistem de alarmă defect (opțional) | ||
| Protecția echipamentelor de siguranță | Limitatorul de temperatură independent oprește automat încălzirea la supraîncălzire, însoțit de alarme sonore și vizuale pentru a alerta operatorul, protejând eficient probele. | |
| 5. Prezentare generală a componentelor electrice selectate | ||
| Instrumentatie | Instrumentul LCD cu bloc orizontal integrat afișează mai multe seturi de date pe un singur ecran cu transmisie de semnal stabilă și precisă. Instrumentul dispune de funcționare logică PID, oferind atât capabilități de reglare automată, cât și de reglare manuală. | |
| Releu cu stare solidă | Utilizează relee cu stare solidă de înaltă calitate | |
| Senzor de temperatura | Utilizează senzori PT100 | |
| 6. Documentația tehnică | ||
| Manuale | Manual de utilizare echipament, card de garanție, certificat de conformitate, schema electrică, | |
| 7. Accesorii optionale | ||
| Stocarea datelor | Stocare USB, stocare de date din foi de calcul | |
| Imprimanta | Imprimare pe hârtie termică, interval de imprimare reglabil | |
| Orificiu de umplere cu gaz inert | Distribuție internă în formă de U, deschidere 16 mm (diametrul exterior) | |
| Debitmetru de gaz | Controlul canalului de gaz pentru a regla debitul de gaz | |
| Indicator luminos de funcționare | Indicator în trei culori (starea de funcționare, starea defecțiunii, starea de supratemperatura) | |
| III. Cerințe de instalare pentru mediul echipamentului | ||
| Cerințe de instalare a echipamentelor | Temperatura și umiditatea mediului ambiant: 5°C până la 30°C, umiditate relativă: <85% | |
| Fără vibrații intense în apropiere | ||
| Fără lumina directă a soarelui sau alte surse directe de căldură | ||
| Nu există câmpuri electromagnetice puternice în apropiere | ||
| Nu există concentrații mari de praf sau substanțe corozive în apropiere | ||
| Camera trebuie să fie bine ventilată. | ||
| Nu există curenți puternici de aer în apropiere; acolo unde este necesar un flux de aer forțat, fluxul de aer nu trebuie direcționat spre unitate. | ||
| Echipamentul trebuie așezat pe o suprafață solidă, plană și menținut în poziție orizontală. | ||
| Trebuie menținut un spațiu liber de cel puțin 50 cm între partea din spate a echipamentului și perete, cu un spațiu liber de cel puțin 50 cm pe ambele părți. | ||
| IV. Acceptare și garanție | ||
| Parametrii | Toate datele de mai sus au fost măsurate în timpul funcționării în condiții de gol. | |
| Acceptarea | Acceptarea inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| garanție | După acceptare se aplică o perioadă de garanție de 12 luni. După această perioadă, se vor aplica taxe rezonabile pentru piesele de schimb. | |
| V. Timpul de producție și metoda de transport | ||
| Timp de producție | Livrare in 45 de zile lucratoare de la data creditarii avansului in contul furnizorului. | |
| Metoda de transport | Transport rutier; livrare in ambalaj de transport conform standardelor QB/WD008-2001. Locul de livrare: punctul desemnat de client (excluzând livrarea la etaj). Descărcarea sacilor care urmează să fie efectuată de cumpărător. | |
