1. Soluție tehnică
| Numele proiectului | Cuptor personalizat cu circulație a aerului cald (DS-LH135) |
| Număr de referință | 20200518032 |
| Data | 18/5/2020 |
| Aprobat | Domnule El |
| Întocmit | domnule Li |
| Comercial | Zhang Yu |
| Telefon: | 13671719019 |
| I. Scopul echipamentelor și standardele de conformitate | ||
| Respectă standardele de fabricație a echipamentelor | Respectă următoarele standarde pentru cuptoarele electrice de uscare cu aer cald cu aer forțat: Standard GB/T 30435-2013, standard de siguranță GB 5959.4-92, standard pentru cuptor cu circulație a aerului cald GB/T 20033-2011 | |
| 2. Aplicarea produsului | Potrivit pentru efectuarea de rezistență la căldură, rezistență la umiditate, rezistență la uscăciune, teste de adaptabilitate la temperatură înaltă/joasă, întreținere la temperatură scăzută la temperatură constantă și depozitare pentru produse electronice și electrice, tratamente de suprafață, instrumente, materiale plastice, metalurgie etc. Potrivit în special pentru testarea adaptabilității la temperatură înaltă/joasă a fibrelor optice, cristale, produse de precizie, inductori de suprafață, LCD, etc. un dispozitiv de testare a fiabilității pentru inginerie de control al calității. De asemenea, este potrivit pentru birourile de supraveghere a calității, instituțiile de cercetare și universitățile pentru a evalua performanța și calitatea produsului. | |
| 3. Substanțe interzise | Următoarele substanțe sunt strict interzise pentru testare: materiale inflamabile, explozive, foarte corozive sau puternic radioactive. | |
| II. Specificațiile echipamentelor | ||
| 1. Numele echipamentului | Cuptor personalizat de înaltă temperatură cu circulație a aerului cald | |
| 1. Model de echipament | DS-5800H | |
| 2. Parametrii tehnici primari | ||
| Cuptor personalizat cu circulație a aerului cald | ||

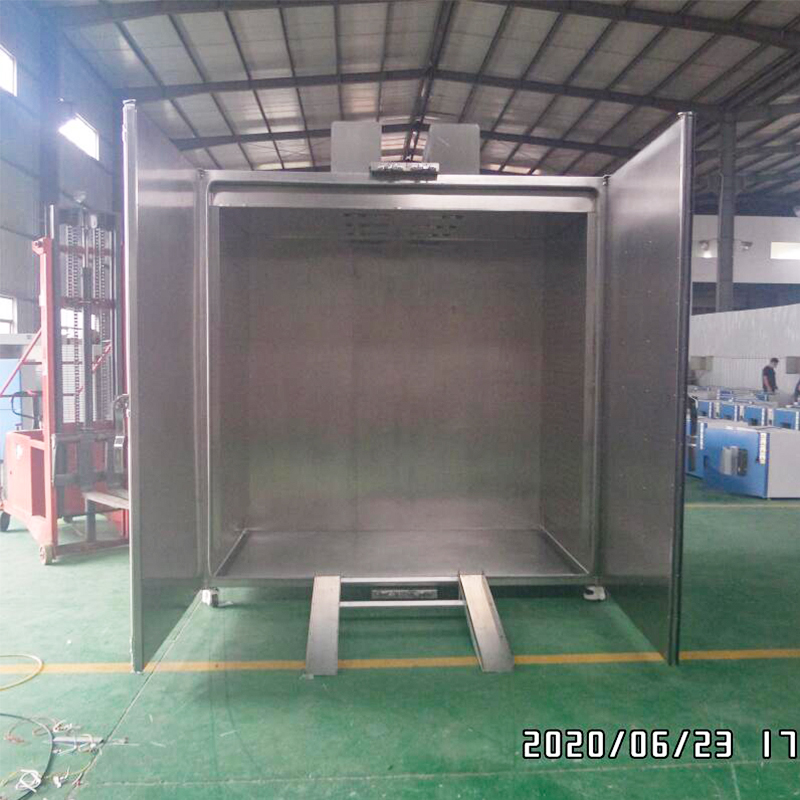

| 2.1 Dimensiunile camerei interne | 2200 × 1200 × 2200 mm (lățime × adâncime × înălțime) | |
| 2.2 Dimensiuni exterioare | 3000 × 1400 × 2900 mm (inclusiv motorul ventilatorului) | |
| 2.3 Interval de temperatură | RT 20 până la 180°C | |
| 2.4 Controler | Controler LCD cu ecran tactil | |
| 2.5 Moduri de operare | 1 Funcționare temporizată 2 Funcționare cu valoare constantă 3 Funcționare programată | |
| 2.4 Temperatura de funcționare continuă | 160°C | |
| 2.5 Fluctuația temperaturii | ±1°C | |
| 2.6 Uniformitatea temperaturii | ±2,5% din punctul de referință | |
| 2.7 Rata de încălzire | ≥3°C/min (medie) | |
| 2.8 Rezoluția temperaturii | 0,1°C | |
| 2.9 Uniformitatea temperaturii | 100°C: s 2°C | |
| 2.10 Volumul | 5,8 m³ | |
| 2.11 Ramă de transfer de mărfuri | 2200x1000mm | |
| 2.12 Capacitatea de încărcare a camerei interne | 1,5 tone | |
| 2.13 Sursa de alimentare (aprox.) | 380V/50Hz | |
| 2.14 Consumul total de energie | Aprox. 25kW | |
| 3. Structura și materialele echipamentelor | ||

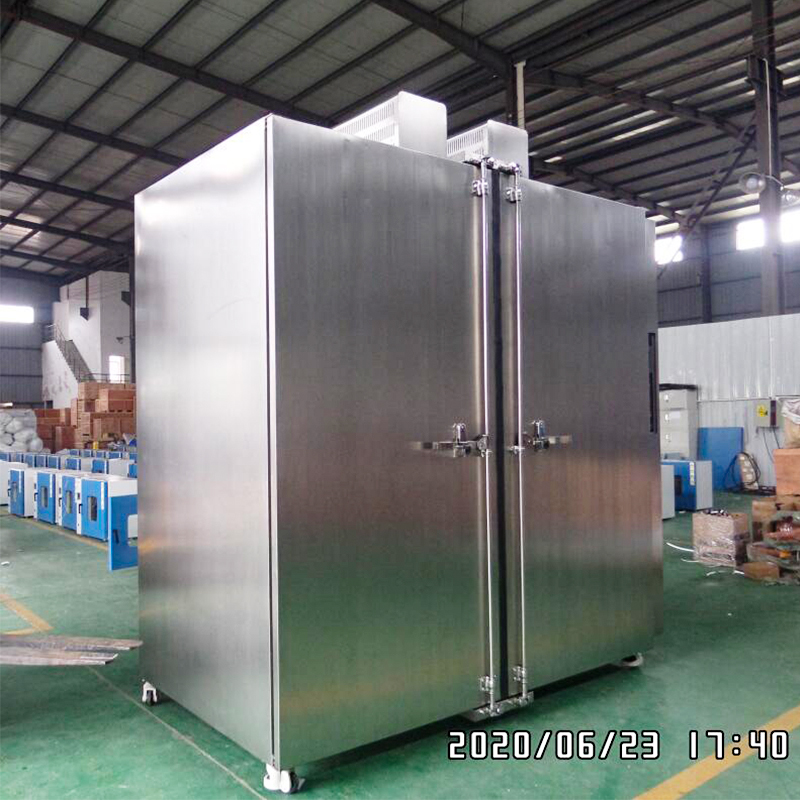

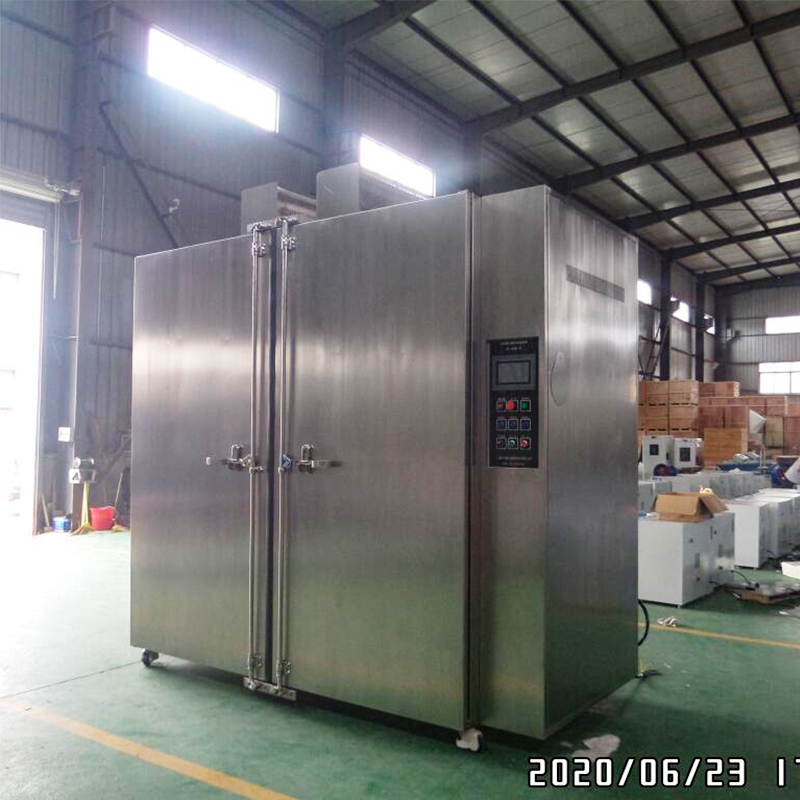

| 3.1 Materiale structurale ale incintei | Structura | Armarea structurală interioară cuprinde un cadru unghiular din oțel, cu componente stratificate de la exterior la interior: carcasă de incintă – vată de rocă izolatoare termică – cadru – conductă de aer – cameră interioară – suport pentru mostre. Sistemul de control este găzduit într-un dulap de comandă montat extern pe partea dreaptă a unității, în timp ce motorul ventilatorului este poziționat pe flancul drept pentru generarea fluxului de aer axial. |
| Material carcasă exterioară | Carcasa carcasei are un finisaj periat din oțel inoxidabil 304. | |
| Material de căptușeală interioară | Construit din placă premium din oțel inoxidabil SUS304, finisată cu oglindă. | |
| Încuietoarea ușii | Dispune de dispozitive de închidere a ușii pentru ușurință de utilizare. | |
| Strat izolator | Izolat cu lână ignifugă din oxid de aluminiu 5052. | |
| Rotile | Prevăzut cu patru roți Fuma (capacitate de încărcare unică: 1000 kg). | |
| Ușă | Configurație cu dublă ușă, fără fereastră de vizualizare, care încorporează mecanisme ergonomice de blocare prin închidere. Tocurile ușilor utilizează o construcție cu mai multe garnituri de etanșare cu garnituri specializate din cauciuc siliconic rezistent la temperaturi înalte/joase. | |

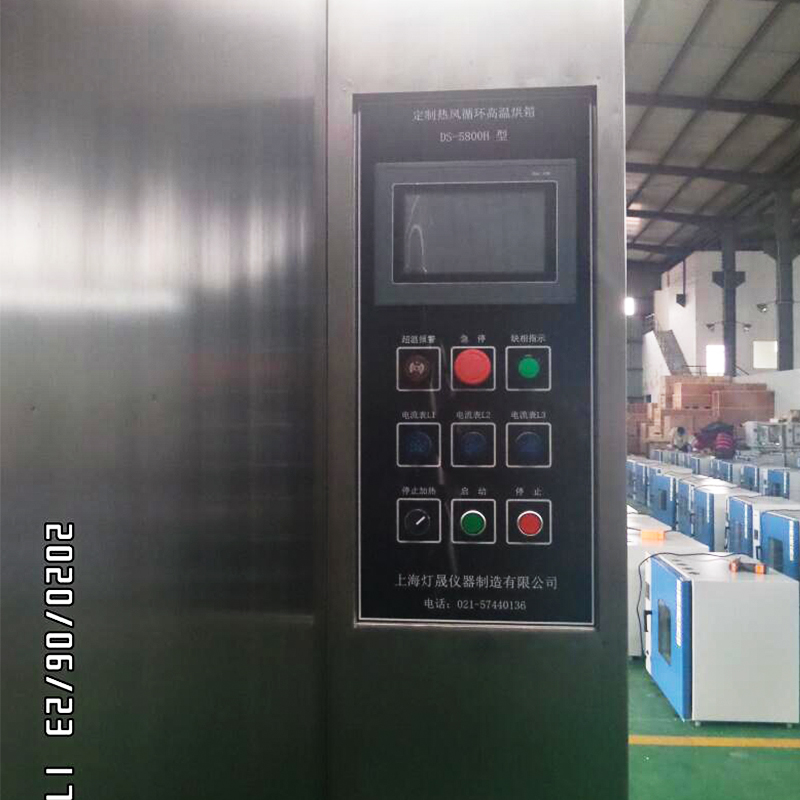

| 3.2 Sistem de control | Controler | Ecran tactil color inch |
| Informații de afișare a interfeței | Temperatura de funcționare curentă, temperatura setată, timpul de funcționare, numărul de segmente de funcționare (dacă este setat) și alte informații | |
| Funcționarea punctului de referință | Funcționare pe termen lung după setarea temperaturii | |
| Execuție programată | Setați temperatura și durata de funcționare odată ce temperatura setată este atinsă. Dispozitivul va înceta funcționarea la finalizarea duratei stabilite. | |
| Executarea programului | Set Temperature 1, Set Duration 1, Set Temperature 2, Set Duration 2. Pot fi programate până la 15 segmente de temperatură și durată. După finalizarea programării, echipamentul va funcționa secvențial în funcție de temperaturile și duratele prestabilite. După finalizarea fiecărui segment operațional, dispozitivul se va opri automat. | |
| 3.3 Sistemul de distribuție și circulație a aerului | ventilator | 2 motoare de ventilator rezistente la temperaturi înalte ventilator turbină din aliaj rezistent la temperaturi înalte, realizând circulația de difuzie convectivă forțată |
| ventilator drive | Curgerea axială | |
| Circulația prin conductă | Design de conducte paralele cu aer cald care se deplasează de la dreapta la stânga. Deflectoarele instalate în conductă asigură că atât presiunea, cât și viteza aerului respectă standardele de testare, permițând în același timp stabilizarea rapidă a temperaturii la deschiderea/închiderea ușii. | |
| Portul de testare | Diametru 50 mm, 1 pe partea stângă | |
| 3.4 Sistem de încălzire | ① | Sistemul de încălzire utilizează o metodă de încălzire cu circulație a aerului cald, asigurând o distribuție uniformă a temperaturii și un control fiabil al temperaturii. |
| ② | Atât controlul temperaturii, cât și puterea de ieșire sunt calculate de un microcomputer, care ajustează automat puterea de încălzire în funcție de nivelurile de sarcină internă. Acest lucru realizează o mare precizie și eficiență energetică, rezultând o mai mare durabilitate a mediului și economii de energie. | |
| ③ | Componente primare ale sistemului: tuburi de încălzire, relee cu stare solidă etc. | |
| 4. Sistem de alarmă defect | ||
| Protecția echipamentelor de siguranță | 1. Limitator de temperatură independent cu oprire automată a încălzirii la supraîncălzire, oferind o protecție eficientă a probei. 2. Buton de oprire de urgență pentru a întrerupe instantaneu sursa principală de alimentare în situații critice. 3. Indicatoarele luminoase tricolore monitorizează depășirea temperaturii și funcționarea motorului ventilatorului. Orice anomalie declanșează alarme sonore și vizuale. 4. Întrerupător de scurgere la pământ. 5. Dispozitiv de protecție împotriva defecțiunii de fază. | |
| 5. Introducere în componentele electrice selectate | ||
| Instrumentatie | Instrumentele cu modul integrat LCD afișează mai multe seturi de date pe un singur ecran cu transmisie stabilă și precisă a semnalului. Instrumentul dispune de funcționare logică PID, funcționalitate de auto-ajustare și capacități de intervenție manuală a parametrilor. | |
| Releu cu stare solidă | Utilizează relee cu stare solidă de înaltă calitate | |
| Senzor de temperatura | Utilizează senzori PT100 | |
| 6. Documentația tehnică furnizată | ||
| Documente | Manual de utilizare echipament, card de garantie, certificat de conformitate, schema electrica | |
| 7. Accesorii opționale (opționale) | ||
| Stocarea datelor | Stocare USB, stocare de date din foi de calcul (500 de yuani) | |
| Imprimanta | Imprimare pe hârtie termică, interval de timp de imprimare reglabil (1500 de yuani) | |
| Port de injectare a gazului inert | Distribuție internă în formă de U, deschidere 16 mm (diametru exterior) (2000 de yuani) | |
| Debitmetru de gaz | Controlul canalului de gaz pentru a regla debitul de gaz (25000 de yuani) | |
| III. Cerințe de instalare pentru mediul echipamentului | ||
| Cerințe de instalare a echipamentelor | Temperatura și umiditatea mediului ambiant: 5°C până la 30°C, umiditate relativă: <85% | |
| Fără vibrații intense în apropiere | ||
| Fără lumina directă a soarelui sau alte surse directe de căldură | ||
| Nu există câmpuri electromagnetice puternice în apropiere | ||
| Nu există concentrații mari de praf sau substanțe corozive în apropiere | ||
| Camera trebuie să fie bine ventilată. | ||
| Nu există curenți puternici de aer în apropiere; dacă este necesar un flux de aer forțat, acesta nu trebuie direcționat către unitate. | ||
| Echipamentul trebuie așezat pe o suprafață fermă, plană și menținut în poziție orizontală. | ||
| Trebuie menținut un spațiu liber de cel puțin 50 cm între partea din spate a echipamentului și perete, cu un spațiu liber de cel puțin 50 cm pe ambele părți. | ||
| IV. Acceptare și garanție | ||
| Parametrii | Datele de mai sus au fost măsurate în timpul funcționării în condiții de gol. | |
| Acceptarea | Acceptarea testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| garanție | Perioada de garanție va fi de 12 luni de la finalizarea acceptării. Dincolo de această perioadă de garanție, se vor aplica taxe rezonabile pentru piesele de schimb. | |
| V. Timpul de producție și metoda de transport | ||
| Timp de producție | Livrare in 30 de zile lucratoare de la data creditarii avansului in contul furnizorului. | |
| Metoda de transport | Transport rutier; containere de transport maritim care îndeplinesc cerințele QB/WD008-2001. Locul de livrare: punct desemnat de client (excluzând livrarea la etaj). Descărcarea trebuie efectuată de cumpărător. | |
