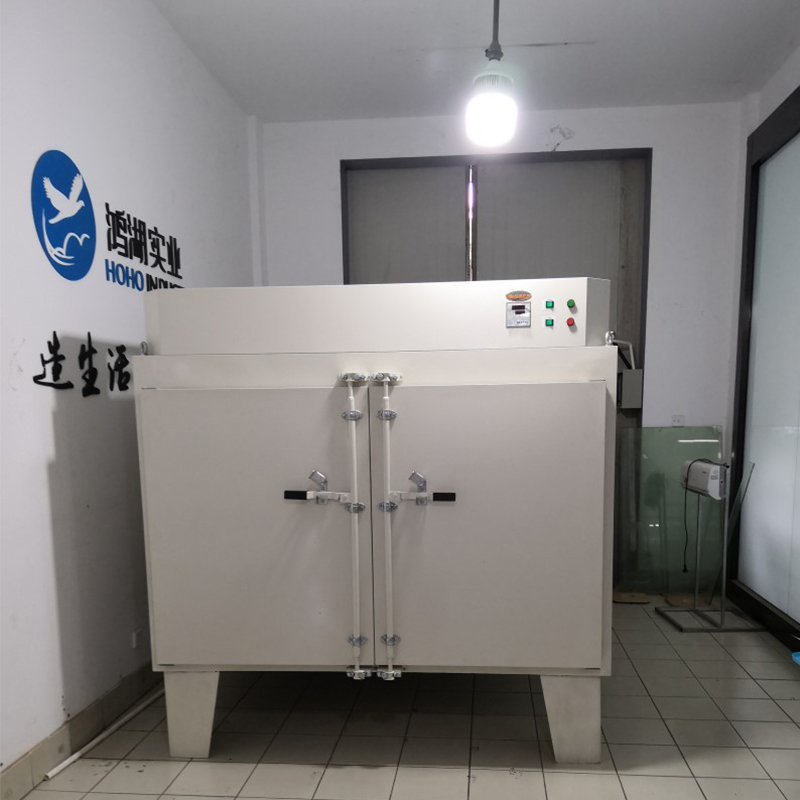

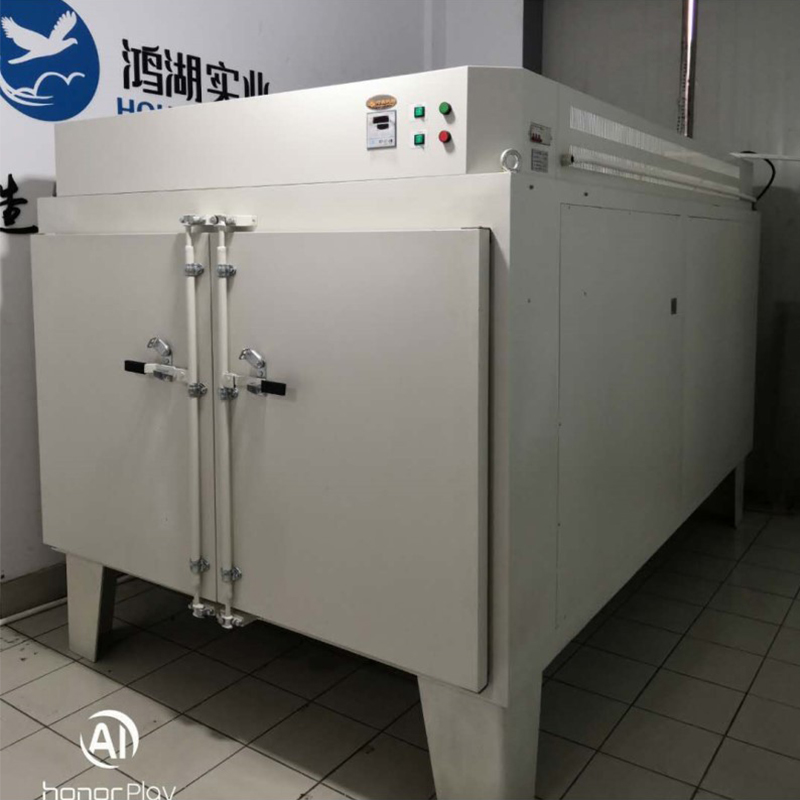

| Numele produsului | Cuptor personalizabil cu film de sticlă care își schimbă culoarea |
| Model de produs | LH-5100-150A |
| Specificații cheie | Dimensiunile camerei interioare: 1700 mm (lățime) × 3000 mm (adâncime) × 1000 mm (înălțime) |
| Sistem de control al temperaturii | Dimensiuni exterioare: personalizabile în funcție de cerințe |
| Element de încălzire | Volum: 5,1 m³ |
| Senzor de temperatură | Interval de temperatură: RT 20 până la 120°C |
| Materialul camerei interioare | Temperatura de functionare continua: 90°C |
| Structura cabinetului | Stabilitatea temperaturii: ± 1℃ |
| Înveliș exterior | Uniformitatea temperaturii: ±5℃ |
| Protecție de siguranță | Interval de sincronizare a temperaturii: 1-999 min |
| Perioada de garanție | Rafturi: 6 straturi |
| Configurație standard | Metoda de instalare a raftului: tip extras pentru șină de ghidare |
| Accesorii optionale | Sursa de alimentare: AC380V, 30KW, 50HZ" |
Manual de utilizare cuptor cu film de sticlă care schimbă culoarea
I. Domeniul de aplicare
Acest echipament este potrivit pentru uscarea și efectuarea diferitelor teste de adaptare la temperatură constantă pe diverse produse sau materiale, inclusiv aparate electrice, instrumente, manometre, componente, electronice, echipamente electrice, piese auto, componente aerospațiale, echipamente de comunicații, materiale plastice, mașini, produse chimice, produse alimentare, produse chimice și instrumente hardware în condiții de mediu cu temperatură constantă.
Parametrii tehnici cheie
Interval de temperatură: RT 20 până la 120°C
Temperatura de funcționare continuă: 90℃
Stabilitatea temperaturii: ± 1℃
Uniformitatea temperaturii: ±5℃
Interval cronometru: 1–999 minute
Rafturi: 6 unități (panouri din fagure din aluminiu, construcție fără sudură)
Putere nominală: 9000W
Alimentare: 380V/50Hz
III. Caracteristici structurale ale produsului
Dulapul folosește o placă de oțel laminată la rece de înaltă calitate, cu acoperire electrostatică cu pulbere. Învelișul este dur, durabil și oferă o rezistență excepțională la rugină.
Camera de lucru este construită din placă de oțel inoxidabil premium, cu colțuri rotunjite pentru un finisaj neted și raționalizat, care facilitează curățarea fără efort.
Spațiul dintre dulap și camera de lucru este umplut cu material izolator ultra-fin din vată de sticlă, oferind o reținere termică excelentă. Acest lucru asigură în mod eficient temperaturi interne stabile și precise, minimizând în același timp impactul asupra mediului înconjurător.
Un canal rațional de circulație a aerului cald este integrat în cameră, promovând distribuția uniformă a temperaturii și încălzirea accelerată. O conductă de evacuare facilitează evacuarea controlată a aerului din cameră. În cazul în care aerul evacuat poartă mirosuri sau substanțe toxice, conducta poate fi conectată cu ușurință la conductele externe pentru aerisirea direcționată către un loc desemnat.
Reglarea temperaturii folosește tehnologia digitală inteligentă bazată pe microprocesor, cu auto-reglare industrială PID și un afișaj LED cu două cifre din patru cifre. Acest lucru asigură o precizie ridicată a controlului, rezistență excepțională la interferențe și funcționare ușor de utilizat (consultați manualul controlerului pentru detalii).
IV. Instalare și punere în funcțiune
1. În timpul transportului, evitați aplicarea forței pe suprafețele de sticlă și preveniți impactul asupra corpului camerei.
2. După ce ați așezat unitatea pe podea, asigurați-vă că este la nivel. Reglați baza dacă suprafața este neuniformă.
3. Nu utilizați instrumentul în lumina directă a soarelui sau în medii cu temperaturi ridicate și umede.
4. Poziționați unitatea departe de sursele de interferență electromagnetică și asigurați-vă că firul de împământare al echipamentului este împământat eficient.
5. În timpul funcționării normale, aranjați articolele în interiorul camerei astfel încât să nu obstrucționeze fluxul de aer, asigurând o distribuție uniformă a temperaturii.
6. Sursa de alimentare este AC 380V 50Hz. Trebuie utilizată o priză cu patru pini de 25 A sau mai mult, cu o conexiune fiabilă la pământ. Nu utilizați o priză cu trei pini fără modificări. Sursa de alimentare este AC 380V 50Hz și necesită o priză trifazată cu o conexiune fiabilă la pământ.
7. Nu poziționați cablul de alimentare aproape de partea din spate a unității și nici nu lăsați instrumentul sau alte obiecte să apese pe cablul de alimentare, pentru a preveni deteriorarea.
V. Instrucțiuni de utilizare a produsului
1. Deschideți ușa camerei și așezați articolele de prelucrat pe rafturile interne (evitați supraaglomerarea pentru a permite o circulație adecvată a aerului în interiorul camerei). Închide ușa.
2. Conectați sursa de alimentare introducând ștecherul într-o priză de 380V. Setați comutatorul de alimentare din partea dreaptă a panoului de control în poziția „ON”. Afișajul digital se va aprinde, indicând că echipamentul este funcțional.
3. Setați temperatura dorită a camerei folosind regulatorul de temperatură de pe panoul de control.
4. Instrumentul începe să funcționeze, atingând treptat temperatura setată. Odată ce durata necesară de uscare este completă, procesul se încheie.
5. Opriți sursa de alimentare. Lăsați temperatura camerei să se apropie de condițiile ambientale înainte de a deschide ușa și de a scoate obiectele.
【!】Atenție: Aveți grijă când deschideți ușa pentru a prelua articole, deoarece căldura reziduală poate provoca arsuri. Materialele inflamabile sau explozive nu trebuie introduse în cuptorul de uscare.
Note speciale
⑴ Produsele sunt supuse unor teste riguroase înainte de expediere. Calibrarea este în general inutilă. Cu toate acestea, dacă este utilizat în medii dure sau la temperaturi care depășesc intervalul recomandat, pot apărea discrepanțe între temperatura afișată și temperatura reală a camerei. Dacă abaterile depășesc specificațiile tehnice, consultați instrucțiunile de utilizare ale regulatorului de temperatură pentru ajustările necesare.
⑵ În timpul funcționării normale, dacă ușa camerei rămâne deschisă pentru o perioadă îndelungată, pot apărea fluctuații temporare de temperatură la închiderea ușii. Acesta este un fenomen normal.
◆ Funcții panou
Definițiile luminii indicatoare
1. Indicator luminos „RUN/AT”: Se aprinde în timpul funcționării și se stinge la finalizare; clipește în timpul auto-ajustării.
2. Indicator „OUT”: Se aprinde când ieșirea de încălzire este activă; stins altfel.
3. Indicator „ALM”: Se aprinde în timpul alarmei de supratemperatura; stins altfel.
VI. Operare și metode de utilizare
1. La pornirea controlerului, rândul superior al afișajului arată „InP”, iar rândul inferior afișează „valoarea intervalului” timp de aproximativ 3 secunde înainte de a intra în modul normal de afișare.
2. Referința și setarea temperaturii și a duratei temperaturii constante
Apăsați tasta „Setare” pentru a intra în modul de setare a temperaturii. Rândul inferior al afișajului arată promptul „SP”, în timp ce rândul superior afișează valoarea de referință a temperaturii (cu cifra unităților clipind inițial). Reglați valoarea de referință dorită folosind tastele shift, increment și decrement. Apăsați din nou butonul „Setare” pentru a intra în modul de setare a timpului de temperatură constantă. Rândul inferior al afișajului arată mesajul „St”, în timp ce rândul superior afișează valoarea setării timpului de temperatură constantă (cu cifra unităților clipind prima). Utilizați butoanele de schimbare, creștere și decrementare pentru a vă ajusta la valoarea de setare dorită. Apăsați butonul „Setare” încă o dată pentru a ieși din acest mod de setare; valorile modificate sunt salvate automat.
Când timpul de temperatură constantă este setat la „0”, aceasta indică că nicio funcție temporizată nu este activă. Controlerul funcționează continuu, cu rândul inferior al afișajului afișând valoarea de referință a temperaturii. Când timpul setat nu este „0”, rândul de jos al ferestrei afișajului arată timpul scurs cu ultima zecimală iluminată. Odată ce temperatura măsurată atinge valoarea de referință, cronometrul începe numărătoarea inversă. Punctul zecimal iluminat clipește. La terminarea timpului, funcționarea încetează, rândul inferior afișează „End” și soneria se aude timp de 30 de secunde. După încheierea operațiunii, apăsarea și menținerea apăsată a tastei „Scădere/Repornire” timp de 3 secunde va reporni ciclul.
3. În timpul unei alarme de supratemperatură, soneria se aude continuu și indicatorul de alarmă „ALM” se aprinde. Dacă apare o alarmă de supratemperatura din cauza modificării punctului de referință al temperaturii, indicatorul „ALM” se aprinde, dar soneria nu se aude.
4. Apăsarea oricărei taste va opri soneria când se aude.
5. Tasta „Shift”: Apăsarea acestei taste în modul setpoint modifică valoarea setpointului pentru modificarea intermitent.
6. Tasta „Scădere”: Apăsați scurt în modul de setare pentru a reduce valoarea; apăsați și mențineți apăsat pentru o scădere continuă.
7. Tasta „Mărire”: Apăsați scurt în modul de setare pentru a crește valoarea; apăsați și mențineți apăsat pentru o creștere continuă.
8. Dacă nu este apăsată nicio tastă în decurs de un minut în timpul modului de setare, controlerul revine automat la afișarea normală.
9. În cazul în care rândul de sus al afișajului controlerului arată „----”, aceasta indică o defecțiune a senzorului de temperatură sau a controlerului însuși. Vă rugăm să inspectați cu atenție senzorul de temperatură și cablajul acestuia.
Autoajustarea sistemului
Autoajustarea sistemului poate fi efectuată atunci când performanța controlului temperaturii este nesatisfăcătoare. Depășirea semnificativă a temperaturii poate apărea în timpul auto-ajustării; utilizatorii ar trebui să ia în considerare pe deplin acest factor înainte de a iniția procesul.
Pentru a iniția reglarea automată a sistemului din modul fără punct de referință, apăsați și mențineți apăsată tasta „Shift/Self-Tune” timp de 6 secunde. Indicatorul „RUN/AT” va clipi. La finalizare, indicatorul va înceta să clipească, iar controlerul va obține un set optimizat de parametri PID ai sistemului, care sunt salvați automat. În timpul autoajustării, apăsarea și menținerea apăsată a tastei „Shift/Self-Tune” timp de 6 secunde va încheia procedura.
În cazul în care apare o alarmă de supratemperatură în timpul auto-ajustării, indicatorul de alarmă „ALM” va rămâne stins și soneria nu va suna; cu toate acestea, releul de alarmă de încălzire se va deconecta automat. Tasta „Setare” este inactivă în timpul autoajustării. Indiferent dacă este setată o perioadă de temperatură constantă, rândul inferior al afișajului controlerului va afișa întotdeauna valoarea de referință a temperaturii.
Consultarea și setarea parametrilor interni ai temperaturii
Apăsați și mențineți apăsată tasta Set timp de aproximativ 3 secunde. Rândul inferior al afișajului controlerului va afișa mesajul de parolă „Lc”, în timp ce rândul superior afișează valoarea parolei. Utilizați tastele Creștere, Descreștere și Shift pentru a modifica parola la valoarea dorită. Apăsați din nou tasta Set. Dacă parola este incorectă, controlerul revine automat la modul normal de afișare. Dacă parola este corectă, aceasta intră în starea de setare a parametrilor de temperatură intern. Apăsarea din nou a tastei Set permite modificarea secvențială a fiecărui parametru. Apăsați și mențineți apăsată tasta Set timp de 3 secunde pentru a ieși din această stare; valorile parametrilor sunt salvate automat.
| Parametri interni Tabel-1 | |||
| Indicarea parametrilor | Nume parametru | Parametru Funcție Descriere | (Interval) Setare din fabrică |
| Lc- | Parolă | Când „Lc=3”, valorile parametrilor pot fi vizualizate și modificate. | 0 |
| AL- | Alarma de abatere de supratemperatura | „Când temperatura măsurată depășește valoarea de referință plus AL, indicatorul de alarmă se aprinde, sunetul sonor (consultați Metoda de funcționare și utilizare 3.) și ieșirea de încălzire se deconectează.” | (0,0 până la 100,0 °C) 20.0 |
| T- | Ciclu de control | Ciclu de control al încălzirii. | (1 până la 60 de secunde) Nota 1 |
| P- | Banda proporțională | Ajustarea acțiunii proporționale în timp. | (1,0 până la valoarea completă) 35,0 |
| eu- | Timp integral | Ajustare integrală a acțiunii. | (1 până la 1000 de secunde) 200 |
| D- | Timpul derivat | Ajustarea acțiunii derivate. | (de la 0 la 1000 de secunde) 200 |
| Pb- | Ajustare la zero | Corectează erorile rezultate din măsurarea senzorului (temperatură scăzută). Pb = Valoarea reală a temperaturii - Valoarea măsurată a instrumentului | (-12,0 până la 12,0 °C) 0.0 |
| PK- | Reglaje la scară maximă | Corectează erorile rezultate din măsurarea senzorului (temperatura ridicată). PK = 1000 × (Valoarea actuală a temperaturii - Valoarea de măsurare a instrumentului) / Valoarea de măsurare a instrumentului | (-999~999)0 |
| Nota 1: Pentru controlerele modelului PCD-2xx2 (ieșire releu), valoarea setată din fabrică pentru ciclul de control al încălzirii este de 20 de secunde; pentru alte modele, este de 5 secunde. | |||
| Parametri interni Tabelul-2 | |||
| Parametri interni Tabelul-2 | Nume parametru | Parametru Funcție Descriere | (Interval) Setare din fabrică |
| Lc- | Parolă | Când „Lc=9”, valorile parametrilor pot fi vizualizate și modificate. | 0 |
| co- | Deviația de oprire a ieșirii de încălzire | Când valoarea măsurată a temperaturii ≥ valoarea setată a temperaturii Co, ieșirea de încălzire este oprită. | (0,0~50,0℃)5,0 |
| Hn- | Modul de temporizare a termostatului | 0: Cronometru minute; 1: Cronometru oră | (0~1)0 |
| OP- | Funcția de control al ușii | 0: Dezactivează funcția de detectare a deschiderii ușii; 1: Activați funcția de detectare a deschiderii ușii. Nota 2 | (0~1)1 |
| RH- | Valoarea intervalului | Valoarea maximă a temperaturii setate. | (0~400.0℃) 300.0 |
VII. Precauții
1. Substanțe chimice inflamabile și volatile nu trebuie plasate în interiorul dulapului.
2. În cazul în care apar anomalii, mirosuri sau fum în timpul funcționării, opriți imediat sursa de alimentare. Utilizatorii nu trebuie să încerce singuri reparații; contactați departamentul de reparații al companiei noastre pentru inspecție și service de către personal calificat. (Unitățile noi pot emite mirosuri și fum minim la pornirea inițială; acest lucru este normal. Observați timp de unul sau două cicluri. Dacă persistă, contactați centrul nostru de asistență pentru clienți pentru sfaturi).
3. Ștergeți regulat pereții interiori ai camerei și suprafețele echipamentului pentru a menține curățenia și pentru a îmbunătăți transparența sticlei. Nu utilizați soluții acide, alcaline sau alte soluții corozive pentru a curăța suprafețele externe.
4. Când echipamentul nu este utilizat pentru perioade lungi de timp, deconectați cablul de alimentare pentru a preveni potențiale pericole. În plus, operați periodic (de obicei trimestrial) unitatea în condiții normale timp de 2-3 zile pentru a elimina umezeala din componentele electrice și pentru a preveni deteriorarea dispozitivelor aferente.
VIII. Reparație defecțiuni
| Simptome | Principii | Procedura |
| 1. Fără sursă de alimentare | 1. Priza nu are sursa de alimentare | 1. Înlocuiți priza |
| 2. Ștecherul nu este introdus corect sau fir rupt | 2. Conectați conectorul sau reconectați cablajul | |
| 3. Siguranță circuit deschis | 3. Înlocuiți siguranța | |
| 4. Comutatorul de alimentare nu este cuplat | 4. Porniți sursa de alimentare | |
| 2. Temperatura camerei nu crește | 1. Setați temperatura prea scăzută | 1. Reglați temperatura setată |
| 2. Încălzitorul electric defect | 2. Înlocuiți încălzitorul electric | |
| 3. Controler de temperatură defect | 3. Înlocuiți regulatorul de temperatură | |
| 4. Cablul de conectare al senzorului de temperatură slăbit | 4. Strângeți piulița de conectare a senzorului | |
| 3. Abatere semnificativă între punctul de referință și temperatura camerei | 1. Senzor de temperatură defect | 1. Înlocuiți senzorul de temperatură |
| 2. Temperatura ambientală excesiv de ridicată (depășind 30°C) | 2. Operați într-un mediu cu aer condiționat | |
| 4. Eșecul controlului temperaturii | 1. Montare senzor de temperatură detașată | 1. Asigurați senzorul de temperatură |
| 2. Controler de temperatură sau tiristor defect | 2. Înlocuiți regulatorul de temperatură și tiristorul |
